JAXA Virtual Planet: 利用ガイド

JAXA Virtual Planet (VP)は月周回衛星かぐやの観測データをWebブラウザ上で閲覧・解析できる地理情報システム(GIS)です。一般向けBasic版と解析機能を強化した研究者向けのAdvanced版があります。

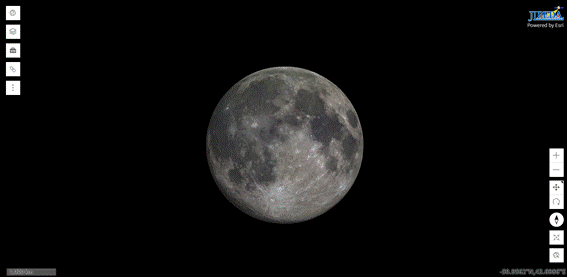

VP demo
上図はJAXA Virtual Planetによるレイヤー表示例です。この例では地名のレイヤーと月全球地形マップデータのレイヤーを表示させています。

JAXA Virtual Planet (VP)について

VPには、Basic版(一般・データ閲覧向け)とAdvanced版(研究・データ解析向け)の2つがあります。それぞれ以下のURLからアクセスします。

JAXA Virtual PlanetのアクセスURL

解析目的に応じて以下の2つのモードから使用するモードを選択します。

モード用途URL
Basic データ閲覧 https://vp.darts.isas.jaxa.jp/moon/?lang=ja
Advanced データ解析 https://vp.darts.isas.jaxa.jp/moon/?lang=ja&pro=1
※モードと表示する画面を選択した上で、必要な情報を含んだレイヤーを表示させてツールボックスに含まれるツールを用いて解析を行うことができます。

利用可能な画面

モード画面座標系(クリックでWKT定義を表示)
Basic/Advancedグローバル3D
GCS_Moon_2000 (ESRI:104903) GEOGCS["GCS_Moon_2000",DATUM["D_Moon_2000",SPHEROID["Moon_2000_IAU_IAG",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]]
Basic/Advanced中低緯度域3D
SIMPLE_CYLINDRICAL_MOON PROJCS["SIMPLE_CYLINDRICAL_MOON",GEOGCS["GCS_MOON",DATUM["D_MOON",SPHEROID["MOON",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Plate_Carree"],PARAMETER["false_easting",0.0],PARAMETER["false_northing",0.0],PARAMETER["central_meridian",0.0],UNIT["Meter",1.0]]
Basic/Advanced北極域3D
PolarStereographic_Moon (Stereographic_North_Pole) PROJCS["PolarStereographic_Moon",GEOGCS["GCS_Moon",DATUM["D_Moon",SPHEROID["Moon_polarRadius",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Stereographic_North_Pole"],PARAMETER["false_easting",0.0],PARAMETER["false_northing",0.0],PARAMETER["central_meridian",0.0],PARAMETER["standard_parallel_1",90.0],UNIT["Meter",1.0]]
Basic/Advanced南極域3D
PolarStereographic_Moon (Stereographic_South_Pole) PROJCS["PolarStereographic_Moon",GEOGCS["GCS_Moon",DATUM["D_Moon",SPHEROID["Moon_polarRadius",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Stereographic_South_Pole"],PARAMETER["false_easting",0.0],PARAMETER["false_northing",0.0],PARAMETER["central_meridian",0.0],PARAMETER["standard_parallel_1",-90.0],UNIT["Meter",1.0]]
Advanced限定中低緯度域2D
SIMPLE_CYLINDRICAL_MOON PROJCS["SIMPLE_CYLINDRICAL_MOON",GEOGCS["GCS_MOON",DATUM["D_MOON",SPHEROID["MOON",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Plate_Carree"],PARAMETER["false_easting",0.0],PARAMETER["false_northing",0.0],PARAMETER["central_meridian",0.0],UNIT["Meter",1.0]]
Advanced限定北極域2D
PolarStereographic_Moon (Stereographic_North_Pole) PROJCS["PolarStereographic_Moon",GEOGCS["GCS_Moon",DATUM["D_Moon",SPHEROID["Moon_polarRadius",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Stereographic_North_Pole"],PARAMETER["false_easting",0.0],PARAMETER["false_northing",0.0],PARAMETER["central_meridian",0.0],PARAMETER["standard_parallel_1",90.0],UNIT["Meter",1.0]]
Advanced限定南極域2D
PolarStereographic_Moon (Stereographic_South_Pole) PROJCS["PolarStereographic_Moon",GEOGCS["GCS_Moon",DATUM["D_Moon",SPHEROID["Moon_polarRadius",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Stereographic_South_Pole"],PARAMETER["false_easting",0.0],PARAMETER["false_northing",0.0],PARAMETER["central_meridian",0.0],PARAMETER["standard_parallel_1",-90.0],UNIT["Meter",1.0]]

表示可能なレイヤー

表示可能なレイヤーを示します。初期状態ではベースマップのみ表示されます。

各レイヤの源泉データに関する詳細は以下から確認できます。

レイヤー情報(クリックで展開)
レイヤー名 詳細
地名 月の地名はUSGS Gazetteer of Planetary Nomenclatureのデータベースに基づく。
経緯線 地理座標系はGCS_Moon_2000 (ESRI:104903)に基づく。
WKT GEOGCS["GCS_Moon_2000",DATUM["D_Moon_2000",SPHEROID["Moon_2000_IAU_IAG",1737400.0,0.0]],PRIMEM["Reference_Meridian",0.0],UNIT["Degree",0.0174532925199433]]
月全球地形マップデータ かぐやLaser Altimeter (LALT)で得られた月面地形[km]データ。基準面を月重心原点から1737.4 kmの球面とし、360次の球面調和関数で表現されたプロダクトである。装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/lalt_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lalt-5-topo-ggt-map-v2.0/
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lalt-5-topo-gt-np-img-v2.0/
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lalt-5-topo-gt-sp-img-v2.0/
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Araki, H., Tazawa, S., Ishihara, Y., et al. Lunar global shape and polar topography derived from Kaguya-LALT laser altimetry. Science, 323, 5916, 897-900 (2009). https://doi.org/10.1126/science.1164146
海の年代区分図 かぐやLunar Radar Sounder (LRS) 観測から解釈された、海玄武岩ユニットの層序関係に基づいて推定された海の形成年代(単位はGyr = 10億年)を示す。データはOshigami et al. (2014)のFigure 5に基づいている。絶対年代は複数の先行研究 (Hiesinger et al., 2000; 2003; 2010; Kodama and Yamaguchi, 2003; Morota et al., 2011)にてクレーター年代学によって決定された値を使用している。
参考文献
Oshigami, S., Watanabe, S., Yamaguchi, Y., et al. Mare volcanism: Reinterpretation based on Kaguya Lunar Radar Sounder data. Journal of Geophysical Research Planets, 119, 1037–1045 (2014). https://doi.org/10.1002/2013JE004568
Hiesinger, H., Jaumann, R., Neukum, G., et al. Ages of mare basalts on the lunar nearside. Journal of Geophysical Research Planets, 105, 29229–29275 (2000). https://doi.org/10.1029/2000JE001244
Hiesinger, H., Head III, J. W., Wolf, U., et al. Ages and stratigraphy of mare basalts in Oceanus Procellarum, Mare Nubium, Mare Cognitum, and Mare Insularum. Journal of Geophysical Research Planets, 108, E7, 5065 (2003). https://doi.org/10.1029/2002JE001985
Morota, T., Haruyama, J., Ohtake, M., et al. Timing and characteristics of the latest mare eruption on the Moon. Earth and Planetary Science Letters, 302, 255–266 (2011). https://doi.org/10.1016/j.epsl.2010.12.028
Kodama, S., and Yamaguchi, Y. Lunar mare volcanism in the eastern nearside region derived from Clementine UV/VIS data. Meteoritics & Planetary Science 38, Nr 10, 1461–1484 (2003). https://doi.org/10.1111/j.1945-5100.2003.tb00251.x
LRS地下反射点群 かぐやLunar Radar Sounder (LRS) で取得されたレーダーグラムに基づき、Ishiyama and Kumamoto (2019) で決定された海玄武岩のユニット境界深さを示している。スミスの海に表示された点をクリックすると、その地点における4枚のエコー(ユニット境界面)の深さが表示される。Elevation of surfaceは,LRSデータで読み取った表面エコーの深さ、Elevation of echo1-4は,LRSデータで読み取った地下エコーの深さ、Apparent depthは,表面エコーと地下エコーの差の見かけ深さ、Depthは,誘電率6を仮定して計算した実深さを表す。
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Ishiyama, K. and Kumamoto, A. Volcanic history in the Smythii basin on SELENE radar observation. Scientific Reports, 9, 14502 (2019). https://doi.org/10.1038/s41598-019-50296-9
SP輝度・拡散反射率 かぐやSpectral Profiler (SP)の観測から作成された、SP Level2Cプロダクトに基づく可視近赤外ハイパースペクトルデータ。表示された観測点をクリックすると、その位置の放射輝度[W/m2/μ/Sr]および拡散反射率のスペクトルが表示される。SPは約500 m × 約500 mの範囲のハイパースペクトルを全球に渡って取得した。VISおよびNIR1 (0.5~1.7 μm)のスペクトルはYokota et al. (2011)に基づき、NIR2 (1.7~2.6 μm)のスペクトルはYamamoto et al. (2014) で校正されたものを使用。「間引き」版では測点を間引くことで高速描画を実現している。高速に読み込む場合は、3D画面よりも2D画面の使用を推奨する。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/tc_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-sp-4-level2c-v3.0/
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Yokota, Y., Matsunaga, T., Ohtake, M., et al. Lunar photometric properties at wavelengths 0.5-1.6 μm acquired by SELENE Spectral Profiler and their dependency on local albedo and latitudinal zones. Icarus, 215, 639-660 (2011). https://doi.org/10.1016/j.icarus.2011.07.028
Yamamoto, S., Matsunaga, T., Ogawa, Y., et al. Calibration of NIR 2 of Spectral Profiler onboard Kaguya/SELENE. IEEE Transactions on Geoscience and Remote Sensing, 52, 6882-6868 (2014). https://doi.org/10.1109/TGRS.2014.2304581
SARデータ かぐや搭載 Lunar Radar Sounder(LRS)の反射エコーに、合成開口長 5 km/10 km/40 kmの along-track 合成開口処理を適用して作成した2次元地下断面データ。測線をクリックで閲覧。グラフの横軸は衛星の軌道方向、縦軸は見かけの深さである。地表及び地下の不連続面がエコー強度として表れている。縦軸は誘電率ε=1で計算した場合の見かけの深さであり、実際の深さとは異なる。空間分解能は、横方向が約75 m、縦方向は誘電率 ε=1 を仮定した見かけの距離で約75 mである。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/lrs_j.htm
元データは以下に掲載されている。
5km: https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lrs-5-sndr-ss-sar05-power-v1.0/
10 km: https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lrs-5-sndr-ss-sar10-power-v1.0/
40 km: https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lrs-5-sndr-ss-sar40-power-v1.0/
参考文献
Ono, T., Kumamoto, A., Kasahara, Y., et al. The Lunar Radar Sounder (LRS) Onboard the KAGUYA (SELENE) Spacecraft. Space Science Reviews, 154, 145-192 (2010). https://doi.org/10.1007/s11214-010-9673-8
このデータを論文などに利用する場合は以下を引用してください。
Kobayashi, T., Kim, J. H., Lee, S. R., et al. Synthetic aperture radar processing of Kaguya Lunar Radar Sounder data for lunar subsurface imaging. IEEE Transactions on Geoscience and Remote Sensing, 50, 6082437, 2161-2174 (2012). https://doi.org/10.1109/TGRS.2011.2171349
高分解能サウンダ地下断面データ かぐやLunar Radar Sounder (LRS)による反射エコー強度の高解像度2次元地下断面データ。測線をクリックで閲覧。グラフの横軸は衛星の軌道方向、縦軸は見かけの深さである。地表面及び地下の不連続面がエコー強度として読み取れる。縦軸は誘電率ε=1で計算した場合の見かけの深さであり、実際の深さとは異なる。空間分解能は横軸が75 m、縦軸はε=1の場合で75 mである。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/lrs_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lrs-5-sndr-ss-high-v2.0/
参考文献
Ono, T., Kumamoto, A., Kasahara, Y., et al. The Lunar Radar Sounder (LRS) Onboard the KAGUYA (SELENE) Spacecraft. Space Science Reviews, 154, 145-192 (2010). https://doi.org/10.1007/s11214-010-9673-8
MI FeO・TiO2含有量マップ かぐやMultiband Imager (MI)の観測に基づくFeO, TiO2の存在量 [wt%]。MI_MAPプロダクトのスペクトルからOtake et al. (2012)の手法を用いて計算された。緯度経度1度あたり128pixの解像度で北緯85度~南緯85度までのほぼ全球をカバーしている。
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Otake, H., M. Ohtake, and N. Hirata, Lunar iron and titanium abundance algorithms based on SELENE (Kaguya) Multiband Imager data, Lunar and Planetary Science Conference, 43rd (2012), Abstract 1905. https://ui.adsabs.harvard.edu/abs/2012LPI....43.1905O
MI反射率マップ かぐやMultiband Imager (MI)の観測から作成された、MI_MAPプロダクトに基づく可視近赤外反射スペクトルデータ。このレイヤでは、クリックした場所の反射率スペクトルが閲覧できる。MI_MAPプロダクトは、1度あたり2048pixで北緯85度~南緯85度の範囲をカバーする9バンドのスペクトルデータキューブである。波長1000 nmの反射率はVISとNIRのセンサがそれぞれ同時に観測するため、2点表示されている。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/tc_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-mi-5-map-v3.0/
参考文献
Ohtake, M., Haruyama, J., Matsunaga, T., et al. Performance and scientific objectives of the SELENE (KAGUYA) Multiband Imager. Earth, Planets and Space 60, 257–264 (2008). https://doi.org/10.1186/BF03352789
GRS主要元素マップ かぐやGamma-Ray Spectrometer (GRS)の高度100 kmからの観測によって作成したカリウム (K [ppm])、トリウム (Th [ppm])、ウラン (U [ppm])、酸化カルシウム (CaO [wt%])の質量濃度データ。装置固有の空間分解能は ~150 kmでプロダクトは月の全球をカバーしている。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/grs_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-grs-5-nuclide-map-v1.0/
参考文献
K [ppm] Kobayashi, S., Hasebe, N., Shibamura, E., et al. Determining the absolute abundances of natural radioactive elements on the lunar surface by the Kaguya Gamma-ray Spectrometer. Space Science Reviews 154, 193–218 (2010). https://doi.org/10.1007/s11214-010-9650-2
Th [ppm] Yamashita, N., Hasebe, N., Reedy, R.C., et al. Uranium on the Moon: Global distribution and U/Th ratio. Geophysical Research Letters 37, L10201 (2010). https://doi.org/10.1029/2010GL043061
U [ppm] Yamashita, N., Hasebe, N., Reedy, R.C., et al. Uranium on the Moon: Global distribution and U/Th ratio. Geophysical Research Letters 37, L10201 (2010). https://doi.org/10.1029/2010GL043061
CaO [wt%] Yamashita, N., Gasnault, O., Forni, O., et al. The global distribution of calcium on the Moon: Implications for high-Ca pyroxene in the eastern mare region. Earth and Planetary Science Letters 38, 93–98 (2012). https://doi.org/10.1016/j.epsl.2012.08.010
TC低太陽高度(朝・夕)反射率マップ かぐやTerrain Camera (TC)による低い日照条件(朝は東からの日照、夕は西からの日照)で観測された地表の反射率マップ。1ピクセルあたり約10mの解像度で一部の高緯度領域と経度部分を除いたほとんど全球をカバーしている。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/tc_j.htm
元データは以下に掲載されている。
朝:https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-tc-5-morning-map-v4.0/
夕:https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-tc-5-evening-map-v4.0/
参考文献
Haruyama, J., Ohtake, M., Matsunaga, T., et al. Data products of SELENE (Kaguya) Terrain Camera for future lunar missions. 45th Lunar and Planetary Science Conference, p. 1304 (2014). https://ui.adsabs.harvard.edu/abs/2014LPI....45.1304H
TCオルソマップ かぐやTerrain Camera (TC)の観測によって作成されたTCオルソモザイク画像。1ピクセルあたり約10mの解像度で一部の高緯度領域と経度部分を除いたほぼ全球をカバーする。装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/tc_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-tc-5-ortho-map-v2.0/
参考文献
Haruyama, J., Ohtake, M., Matsunaga, T., et al. Data products of SELENE (Kaguya) Terrain Camera for future lunar missions. 45th Lunar and Planetary Science Conference, p. 1304 (2014). https://ui.adsabs.harvard.edu/abs/2014LPI....45.1304H
TC DTM (SLDEM2013) かぐやTerrain Camera (TC), Multiband Imager (MI), およびNASA Lunar Orbiter Laser Altimeter (LOLA)の観測データを組み合わせ作成した、SLDEM2013に基づいた数値地形モデル[m]データ。SLDEM2013はTC観測データ (10 m/pix) を主に用い、TCの観測抜け部分をMI (20 m/pix)とLOLA (~60 m/pix, 極域のみ)の観測データで補完したモデルである。全球をカバーしている。
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-tc-5-sldem2013-v1.0/
参考文献
Haruyama, J., Ohtake, M., Matsunaga, T., et al. Data products of SELENE (Kaguya) Terrain Camera for future lunar missions. 45th Lunar and Planetary Science Conference, p. 1304 (2014). https://ui.adsabs.harvard.edu/abs/2014LPI....45.1304H
ブーゲー重力異常 SGM100h月重力場モデルに基づいた100次のブーゲー重力異常[mGal]マップ。SGM100hはかぐやのRSAT衛星およびVRAD衛星による4方向ドップラー観測に基づく。かぐやLALT観測から作成されたSTM-359_grid-03地形標高モデルを用い、地殻密度を2800 kg/m3と仮定して1度四方のブーゲー異常グリッドモデルを作成した。高周波の斑点状シグネチャーは70次以上の重力係数の精度に起因するノイズの可能性が高い。
RSAT/VRAD衛星の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/rsat_j.htm
元データは以下に掲載されている。
RISE月惑星探査プロジェクト SGM100hグリッドデータ
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Matsumoto, K., Goossens, S., Ishihara, Y., et al. An improved lunar gravity field model from SELENE and historical tracking data: Revealing the farside gravity features. Journal of Geophysical Research: Planets, 115, E06007 (2010), https://doi.org/10.1029/2009JE003499
フリーエア重力異常 SGM100h月重力場モデルに基づいた100次のブーゲー重力異常[mGal]マップ。SGM100hはかぐやのRSAT衛星およびVRAD衛星による4方向ドップラー観測に基づく。
RSAT/VRAD衛星の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/rsat_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-rise-5-grav-map-v1.0/
RISE月惑星探査プロジェクト SGM100hグリッドデータ
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Matsumoto, K., Goossens, S., Ishihara, Y., et al. An improved lunar gravity field model from SELENE and historical tracking data: Revealing the farside gravity features. Journal of Geophysical Research: Planets, 115, E06007 (2010), https://doi.org/10.1029/2009JE003499
地殻厚マップ 月重力場モデル (SGM100h)と月地形標高モデル (STM-359_grid-03)から推定された地殻厚[km]マップ。SGM100hはかぐやのRSAT衛星およびVRAD衛星による4方向ドップラー観測に基づく。STM-359_grid-03はかぐやLALT観測のデータに基づく。この地殻厚モデルは、地殻密度2800kg/m3, 海玄武岩密度3200kg/m3, マントル密度3360kg/m3という仮定と、ブーゲー異常がすべてモホ面の起伏で生じ、かつマントルは地表に露出していないという拘束条件のもとでモデリングされた。
元データは以下に掲載されている。
RISE月惑星探査プロジェクト 地殻厚グリッドデータ
参考文献
このデータを論文などに利用する場合は以下を引用してください。
Ishihara, Y., Goossens, S., Matsumoto, K., et al. Crustal thickness of the Moon: Implications for farside basin structures. Geophysical Research Letters, 36, L19202 (2009). https://doi.org/10.1029/2009GL039708
磁気異常マップ かぐやLunar Magnetometer (LMAG)の高度約100 kmでの観測データに基づく、月の磁気異常[nT]ベクトルの東西成分(X)・南北成分(Y)・月の中心に対する鉛直成分(Z)・全磁力のスカラー量(F)を示したモザイクマップ。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/lmag_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lmag-5-ma-map-v1.0/
参考文献
Tsunakawa, H., Shibuya, H., Takahashi, F., et al. Lunar magnetic field observation and initial global mapping of lunar magnetic anomalies by MAP-LMAG onboard SELENE (Kaguya). Space Science Reviews, 154, 219-251 (2010). https://doi.org/10.1007/s11214-010-9652-0
磁気異常マップOP かぐやLunar Magnetometer (LMAG)の高度約30 kmでの観測データに基づく、月の磁気異常[nT]ベクトルの東西成分(X)・南北成分(Y)・月の中心に対する鉛直成分(Z)・全磁力のスカラー量(F)を示したモザイクマップ。
装置の概要は以下を参照してください。
https://www.kaguya.jaxa.jp/ja/equipment/lmag_j.htm
元データは以下に掲載されている。
https://data.darts.isas.jaxa.jp/pub/pds3/sln-l-lmag-5-ma-map-option-v1.0/
参考文献
Tsunakawa, H., Shibuya, H., Takahashi, F., et al. Lunar magnetic field observation and initial global mapping of lunar magnetic anomalies by MAP-LMAG onboard SELENE (Kaguya). Space Science Reviews, 154, 219-251 (2010). https://doi.org/10.1007/s11214-010-9652-0
Tsunakawa, H., Takahashi, F., Shimizu, H., et al. Regional mapping of the lunar magnetic anomalies at the surface: Method and its application to strong and weak magnetic anomaly regions. Icarus, 228, 15, 35-53 (2014). https://doi.org/10.1016/j.icarus.2013.09.026
微地形表現図
「陰陽図」
エアロトヨタ株式会社が開発した微地形表現技法『陰陽図』による全球マップ。斜面の傾斜は明暗で、凹凸(局所的な高低)は色相で表現されている。具体的には天頂方向からの照明に基づく陰影図に、周囲より低い地形を寒色、周囲より高い地形を暖色に割り当てた色相を重ね、色調補正したものである。元となる地形データには、かぐやTerrain Camera (TC)、Multiband Imager (MI)、およびNASA Lunar Orbiter Laser Altimeter (LOLA)の観測データから構築されたSLDEM2013を使用した。
本レイヤを表示した図を転載利用する場合は、図中に「エアロトヨタ株式会社」と明記してください。
陰陽図の詳細は以下を参照してください。
https://www.aerotoyota.co.jp/spatialinfo/inyouzu/
References
Araki R., Akiyama Y., Takahashi Y., Sato H. Development of a geomorphological map with improved topographic visibility: A Lunar "IN-YOU-ZU", Lunar and Planetary Science Conference, 57th (2026), Abstract 1411. https://www.hou.usra.edu/meetings/lpsc2026/pdf/1411.pdf
秋山 幸秀, 世古口 竜一 (2007) 微地形表現に優れた陰陽図. 地図(Journal of the Japan Cartographers Association), 45, 1, 37–46. https://doi.org/10.11212/jjca1963.45.37

ツールボックス

各モードでツールボックスに含まれるツールが使えます。モードにより使えるツールが異なります。

モードツール
Basic/Advanced 距離計測(※3D画面のみ)
面積計測(※3D画面のみ)

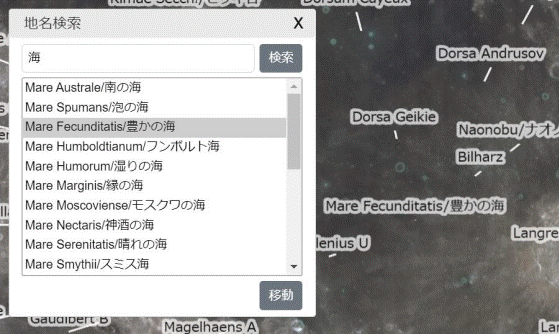

地名検索
Advanced限定 断面図(※3D画面のみ)
メモ入力
印刷

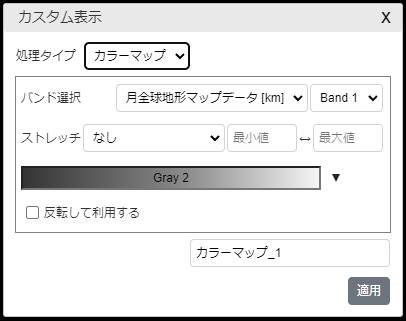

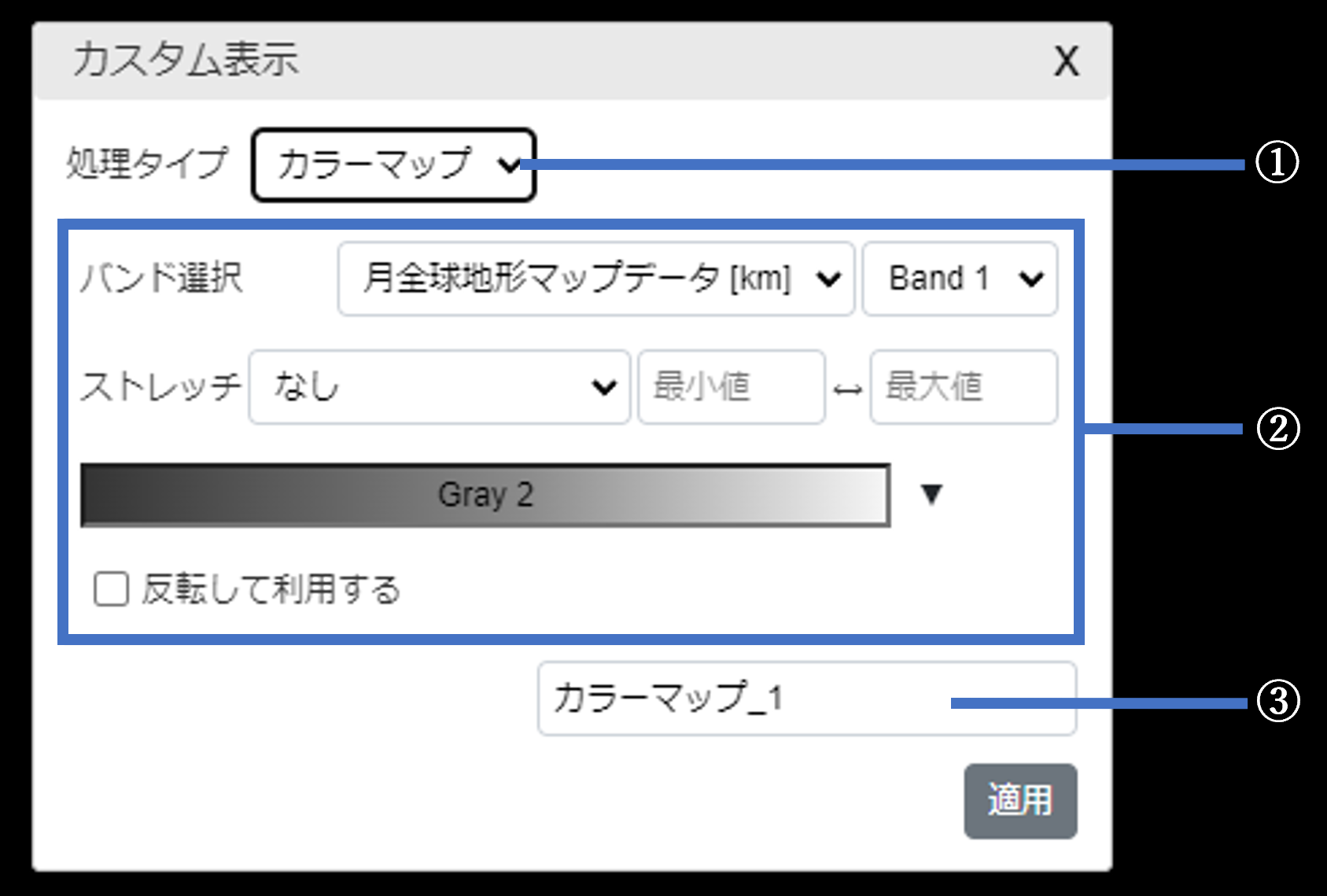

カスタム表示
ダウンロード
座標によるポイント追加

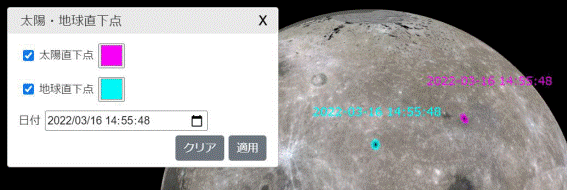

太陽・地球直下点

JAXA Virtual Planetの使い方

操作説明(クリックで展開)

以下にJAXA Virtual Planetの操作方法を示します。

1. はじめに

本文書は、かぐやのデータ閲覧を目的としたWeb GISアプリ「JAXA Virtual Planet」の操作方法を示したものである。

1.1. 動作環境

Microsoft Internet Explorerでは動作しない。また、古いブラウザー、一部のモバイル環境では動作しない場合がある。動作環境の目安は下記を参照。

https://developers.arcgis.com/javascript/latest/system-requirements/

1.2. 一般閲覧および解析用機能

JAXA Virtual Planetには、Basic版(一般向けの操作性の高いシステム)とAdvanced版(研究者向けの高度な解析機能を持ったシステム)の2つのモードがある。モバイル環境からはBasic版の機能のみ使用可能である。

モード

実行環境

URL

Basic

PC

モバイル

https://vp.darts.isas.jaxa.jp/moon/

Advanced

PC

https://vp.darts.isas.jaxa.jp/moon/?pro=1

1.3. 対応言語

日本語と英語に対応している。JAXA Virtual Planetでは各モードに対してそれぞれ切り替えが可能である。

表示言語

URL

日本語

https://vp.darts.isas.jaxa.jp/moon/?lang=ja

英語

https://vp.darts.isas.jaxa.jp/moon/?lang=en

2. 操作方法

2.1. 基本画面

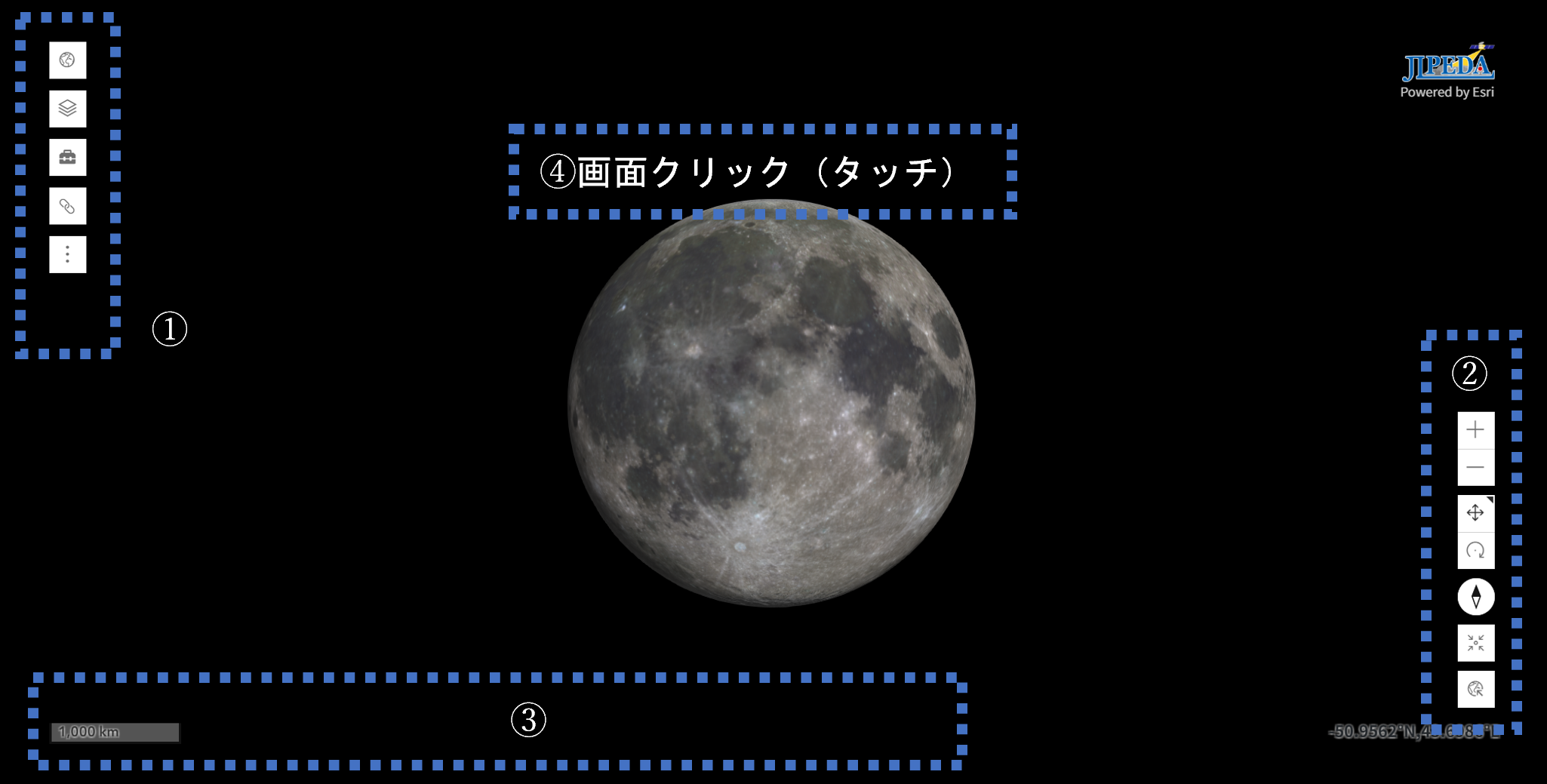

基本画面(トップページ)を下に示す。基本画面は主に①~④のエリアから構成される。各エリアの説明、主に割り当てられている機能を表に示す。

エリア

説明

機能例

基本操作のボタンエリア

画面切り替え、レイヤー操作、ツールボックス、状態リンク、ヘルプなど

画面操作のボタンエリア

拡大・縮小、視点変更(鳥観表示)、座標による画面移動など

ボタン等の操作を伴わない情報表示エリア

スケールバー、カラーバー、座標表示、物理量の表示など

地図画面エリア

レイヤーポップアップ

2.2. 基本操作

アプリケーションとしての基本的な機能の操作は「2.1. 基本画面」の①エリアに配置されたボタンで行う。

画面切替

レイヤーリスト

ツールボックス

共有リンク

その他

2.2.1 画面表示切り替え

JAXA Virtual Planetには、下記7つの画面表示が存在する。初期表示は①である。[画面切り替え]ボタンから切り替える。なお、①から④までの表示はアプリケーション起動時に作成され、メモリ上に保持されているため、画面上で行われる各種操作は画面切り替え後も継続される。⑤から⑦の表示はメモリの制限により必要に応じて生成・削除されるため、別の表示に切り替えた時点で初期化される。

画面

座標系

① グローバル3D表示

地理座標系:GCS_MOON_2000

② 中低緯度域3D表示

投影座標系:単純円筒図法

SIMPLE_CYLINDRICAL_MOON

③ 北極域3D表示

投影座標系:UPS(ユニバーサル極心平射)図法

PolarStereographic_Moon

④ 南極域3D表示

投影座標系:UPS(ユニバーサル極心平射)図法

PolarStereographic_Moon

⑤ 中低緯度域2D表示

投影座標系:単純円筒図法

SIMPLE_CYLINDRICAL_MOON

⑥ 北極域2D表示

投影座標系:UPS(ユニバーサル極心平射)図法

PolarStereographic_Moon

⑦ 南極域2D表示

投影座標系:UPS(ユニバーサル極心平射)図法

PolarStereographic_Moon

2.2.2 レイヤーリスト

JAXA Virtual Planet起動時にはベースマップのみが表示される。ほかのレイヤーは「2.2 基本操作」の[レイヤーリスト]ボタンから必要に応じて追加することができる。以下にレイヤー操作の方法を示す。


パート

内容

レイヤー追加

追加可能なレイヤーの一覧から選択したレイヤーを画面に追加する。Ctrl + 左クリックで一度に複数のレイヤーを選択・追加可能。

(ドラッグ)

表示順位の変更。各項目のドラッグでレイヤーの上下関係を変更できる。

左クリックで該当レイヤーの表示をON/OFF。

レイヤーの削除

該当レイヤーを削除する。

※ベースマップは削除不可

透過

該当レイヤーの透過率を設定する。

2.2.3 ツールボックス

「2.2 基本操作」の [ツールボックス] ボタンから操作できる項目の一覧を示す。なお、各機能の詳細は2.7節を参照。

距離計測

面積計測

断面図*

メモ入力*

印刷*

カスタム表示*

ダウンロード*

太陽・地球直下点*

地名検索

*のある機能はAdvanced版限定

[共有リンク]ボタンを押すと、現在の画面の状態を再現するURLが取得できる。このURLによって作業中の画面の共有が可能である。

(注: アドレスバーのURLを共有した場合は初期画面が表示される)

2.2.5. その他

操作説明や物理量に関する説明などの資料は、[ヘルプ]ボタン(”?”マーク)から別タブとして表示される。[ホームページ]ボタン(家のマーク)を押すとホームページが新規タブで開く。[言語切り替え]及び[モード切り替え]ボタンによりそれぞれ日本語/英語切り替え、Basic版/Advanced版切り替えが可能である。

ヘルプ (クリックで利用ガイドが新規タブで開く)

ホームページ (クリックでホームページが新規タブで開く)

言語切り替え (日本語/英語) ※ボタンは表示中の言語

設定を切り替えてシステムを再起動する

モード切り替え (Basic版/Advanced版) ※ボタンは表示中の言語

設定を切り替えてシステムを再起動する

2.3. 画面操作

地図画面の制御に関する操作方法を説明する。これらの操作は基本画面の②エリアに配置されたボタン、もしくは④エリア(画面クリック)で行う。

各ボタンの機能を下図に示す。左側が2D用、右側が3D用である。

「平行移動」はマウスのドラッグに既定の状態として割り当てられているが、3D画面の時は「垂直方向回転」と切り替えて使用される。「垂直方向回転」操作によって鳥観図による表示が可能。そのほか、マウスやタッチ操作に割り当てられた画面操作を以下に示す。

マウス操作

機能

ドラッグ

平行移動

(垂直方向回転) ※1

ダブルクリック

拡大

Ctrl+ダブルクリック

縮小

上スクロール

拡大

下スクロール

縮小

右クリック+ドラッグ

3D回転

Shift+左クリック+ドラッグ

ドラッグで指定した範囲を拡大 ※2

矢印キー

左右上下の移動

N

北を上に

W/A/S/Dキー

それぞれの方向に回転 ※3

+

拡大

-

縮小

タッチ操作

機能

スワイプ

マルチスワイプ

平行移動

ダブルタップ

拡大

ピンチイン/アウト

拡大/縮小

2本指での回転

回転

※1 2D表示時は平行移動のみ。

3D表示時は平行移動/垂直方向回転を ボタンにより切り替え可能。

※2 2D表示時のみ有効。

※3 3D表示時はA/Dのキーボード操作の回転の向きが逆。

2.3.1. 視点のリセット

「視点リセット」をクリックすると、Virtual Planet開始時の視点にリセットされる。

2.3.2. 座標による画面移動

「座標移動」をクリックすると、現在の画面中心の緯度経度が表示される。任意の座標を入力し、移動ボタンを押すと、指定した座標を中心にした位置に画面が移動する。移動の前後で表示縮尺は維持される。経度は0 ~ 360度および-180 ~ +180度のどちらでも入力できる(それ以上の数値は入力不可)。

2.4. 情報表示

基本画面の③エリアに表示される情報を説明する。

2.4.1. スケールバー

現在の表示のスケールバーが画面左下に表示される。3D表示の場合、画面中心位置の解像度を基準としたスケールを表す。

2.4.2. 緯度経度・物理量表示

一定時間(0.5s)マウスが画面上で停止した時に、その位置の緯度経度が右下に、物理量が左下(スケールバーの横)に表示される。

物理量の対象は画像レイヤーのみで、経緯線や地名など補助的なレイヤー、LRSやSPなど図形レイヤーでは表示されない。

2.4.3. カラーバー

最上位に表示されているレイヤーが画像レイヤーもしくは「海の年代区分図」の場合は、表示されている物理量のカラーバーが左下に表示される。

2.5. レイヤーポップアップ

任意のレイヤーを表示中に画面をクリックすると、その関連情報がポップアップされる。ポップアップは最上位レイヤーから表示され、任意のレイヤーの情報に切り替えることができる。

2.6. 個別機能の操作

個別機能の操作方法を説明する。なお、これらの操作は基本画面の①エリアのうち、「ツールボックス」から行う。

2.6.1. 距離計測

[新しい計測]を選択後、地図画面でのクリックにより2点を指定すると、クリック地点の間の距離を計測する。

2.6.2. 面積計測

[新しい計測]を選択後、地図画面でのクリックにより多角形を指定すると、多角形の面積を計測する。

2.6.3. 断面図 (Advanced版限定)

[新しい断面]を選択後、地図画面でのクリックにより線分を指定すると、線分での断面図を計測する。「ツールボックス」>「ダウンロード」からCSV形式で計測データをダウンロードできる。

2.6.4. メモ入力 (Advanced版限定)

図形を描画し、メモを保存する。メモは「図形メモ」レイヤーに保存される。

2.6.5. 印刷 (Advanced版限定)

現在表示している画面に対して、選択した領域の画像・PDF出力を行う。画像データそのものではなく、表示された画面をキャプチャーして出力する。

2.6.6. カスタム表示 (Advanced版限定)

画像レイヤーに対して関数フィルターを定義し、異なる表示のレイヤーを生成する操作を、「カスタム表示」と呼ぶ。カスタム表示レイヤーに対してさらに「カスタム表示」を適用することはできないが、ラスター演算結果のみカラーマップを適用することが可能である。

カスタム表示としては下記の3種に対応する。

パラメータ

定義

カラーマップ

カラーマップに基づいてピクセル値を変換し、シングルバンドラスターをグレースケール画像またはグラデーション画像で表示する。

前処理として最小最大またはヒストグラム平坦化によりストレッチ処理を行い、ピクセル値を0-255に変換する。

RGB合成

3つのラスターバンドを1つのRGBラスターに結合する。

ラスター演算

ラスターバンドに基づいて数式からラスターを計算する。

操作方法を示す。「カスタム表示」設定画面は①~③のパートに分かれている。各パートの内容を下に示す。

パート

内容

カラーマップ/RGB合成/ラスター演算のいずれを実行するか、リストから選択する。

①で選択した機能に合わせて、詳細設定画面が表示される。

出力するレイヤー名を入力する。既存のレイヤーと重複する名称を指定した場合、レイヤーは上書きされる。

各カスタム表示の設定内容を示す。

画面

内容

カラーマップ

① バンド選択:画像レイヤーのリストから選択。選択したレイヤーのバンドのリストが表示されるので、そこから選択する。

② 出力に対して行うストレッチ処理を指定する。[なし]/[最小最大]/[ヒストグラム平坦化]から選択する。
[なし]の場合、レイヤーの最小最大ピクセル値を0-255に変換する。

[最小最大]の場合、指定ピクセル値を範囲として0-255に変換し、指定範囲外の値はNoData値(-9999)として透過処理される。

[ヒストグラム平坦化]の場合、ヒストグラム平坦化処理後に、レイヤーの最小最大ピクセル値を0-255に変換する。

③ カラーマップのリストから適用するカラーマップを選択する。初期値としてグレースケールが指定される。

[反転して利用する]:選択したカラーバーを反転して適用する。

RGB合成

① バンド選択:RGB各色に割り当てるバンドを、画像レイヤーのリスト及び選択したレイヤーのバンドのリストから選択する。

② 各バンドの出力範囲を制限したい場合、最小最大値を指定する。指定範囲外の値は、最小最大値に置き換えられる。

※「MI反射率マップ」「MI FeO含有量マップ」「MI TiO2含有量マップ」の3レイヤーに対してのみ有効

ラスター演算

バンド選択で指定したバンドを変数名に割り当て、ラスター演算を行ったレイヤを表示させる。現在は3変数 (a, b, c) まで計算に使用できる。画面下部のテキストボックスに、実行する演算式を記述する。利用可能な演算子は以下に準拠している。

https://pro.arcgis.com/en/pro-app/latest/help/analysis/raster-functions/calculator-function.htm

バンドに指数・対数計算を適用して演算式に渡したい場合は、バンド名の右横のリストから関数を選択する。

※「MI反射率マップ」「MI FeO含有量マップ」「MI TiO2含有量マップ」の3レイヤーに対してのみ有効

2.6.7. ダウンロード (Advanced版限定)

選択したレイヤーに対して、選択領域のデータをダウンロードする操作方法を示す。

項目

内容

レイヤー選択

レイヤーリストに追加されているレイヤーの内、ダウンロード対象のレイヤーを選択する。

出力形式

出力形式を選択する。

選択可能な形式は、レイヤーの種類によって異なる。

画像レイヤー:GeoTIFF

SP/LRSレイヤー:ShapefileもしくはCSVのリスト

解像度

解像度をオリジナル/二分の一/四分の一/八分の一から選択する。

(ダウンロード対象が画像レイヤーの場合のみ有効)

範囲指定

出力範囲を矩形で指定する。「範囲指定」ボタンを押すと、矩形入力モードになり、画面上で矩形が入力可能となる。

出力

ダウンロードが実行される。実行時には待機中を示すローディング表示が行われ、完了後に画面下部にダウンロード用のリンクが表示される。

※ダウンロード可能な最大画像サイズ (ロウxカラム) は 4100 x 15000 pixel (解像度に依存)

※SP/LRSレイヤーのダウンロード可能データ数は2000件

2.6.7.1. SPデータ出力フォーマット

Shapefile, CSVファイルで出力されるデータフィールドを以下に示す。

〇Shapefile形式

フィールド名

説明

備考

FID

Shape固有

Shape

Shape固有

Revo_num

周回番号

Lblファイル内の

REVOLUTION_NUMBER

Strip_num

周回中のストリップ番号

Lblファイル内の

STRIP_SEQUENCE_NUMBER

Scene_num

ストリップ中のシーン番号

Lblファイル内の

SCENE_SEQUENCE_NUMBER

Serial_num

同一Scene_num/Strip_num/

Revo_num内の連番

Spc_url

データURL

Lbl_url

LBL URL

Thumbnail

サムネイル画像のURL

〇CSV形式(SP_ref.csv)

フィールド名

説明

備考

Revo_num

周回番号

Lblファイル内の

REVOLUTION_NUMBER

Strip_num

周回中のストリップ番号

Lblファイル内の

STRIP_SEQUENCE_NUMBER

Scene_num

ストリップ中のシーン番号

Lblファイル内の

SCENE_SEQUENCE_NUMBER

Serial_num

同一Scene_num/Strip_num/

Revo_num内の連番

Spc_url

データURL

Lbl_url

LBL URL

Thumbnail

サムネイル画像のURL

Longitude

経度

Latitude

緯度

Ref5126

中心波長512.6の(拡散)反射率値スペクトル値

296フィールド

Refのうしろの4~5桁の数値を÷10した値 [nm] が各バンドの波長

・・・

Ref25879

中心波長2587.9の(拡散)反射率値スペクトル値

〇CSV形式(SP_rad.csv)

フィールド名

説明

備考

Revo_num

周回番号

Lblファイル内の

REVOLUTION_NUMBER

Strip_num

周回中のストリップ番号

Lblファイル内の

STRIP_SEQUENCE_NUMBER

Scene_num

ストリップ中のシーン番号

Lblファイル内の

SCENE_SEQUENCE_NUMBER

Serial_num

同一Scene_num/Strip_num/

Revo_num内の連番

Spc_url

データURL

Lbl_url

LBL URL

Thumbnail

サムネイル画像のURL

Longitude

経度

Latitude

緯度

Rad5126

中心波長512.6の放射輝度値スペクトル値

296フィールド

Radのうしろの4~5桁の数値を÷10した値 [nm] が各バンドの波長

・・・

Rad25879

中心波長2587.9の放射輝度値スペクトル値

2.6.7.2. LRSデータ出力フォーマット

Shapefile, CSVファイルで出力されるデータフィールドを以下に示す。

フィールド名

説明

備考

FID

Shape固有

CSVへのダウンロード時は出力されない。

Shape

Shape固有

CSVへのダウンロード時は出力されない。

Lon_start

線分始点経度

Lat_start

線分始点緯度

Lon_end

線分終点経度

Lat_end

線分終点緯度

Img_url

データURL

Lbl_url

LBL URL

Thumbnail

サムネイル画像のURL

2.6.8. 太陽直下点/地球直下点 (Advanced版限定)

任意の日時における月面上の太陽直下点(SubSolar)および地球直下点(SubEarth)を表示する。表示点は、図形レイヤー「太陽・地球直下点」として表示される。

操作方法を下記に示す。

項目

内容

太陽直下点

地球直下点

チェックボックスで指定された太陽直下点/地球直下点を表示する。

日付

作成する太陽直下点/地球直下点の日時を指定する。

クリア

作成済の太陽直下点/地球直下点を全て削除する。

適用

設定値の太陽直下点/地球直下点を作成する。

キーワード検索により月面上の地名一覧を表示する。1件選択し、[移動]ボタンを押すと、その場所へ移動する。

JAXA Virtual Planetによる解析例

JAXA Virtual Planetを利用して多彩な解析が可能です。かぐやMI反射率マップを用いた比演算による解析の例を以下から確認できます。

データ解析処理説明書(PDF)を開く
